聯力ITX機殼看了看 沒有喜歡的 這次改買銀欣!!
用大苑子的飲料杯當比例尺就是一個小型垃圾桶

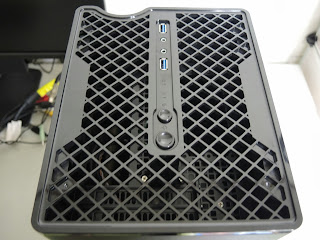

上蓋 USB3.0X2 MIC 耳機孔 電源鍵及重開鍵
開了很多洞 以利下面14CM風扇往上吹帶走熱空氣
開始拆 先移除有MARK這一面

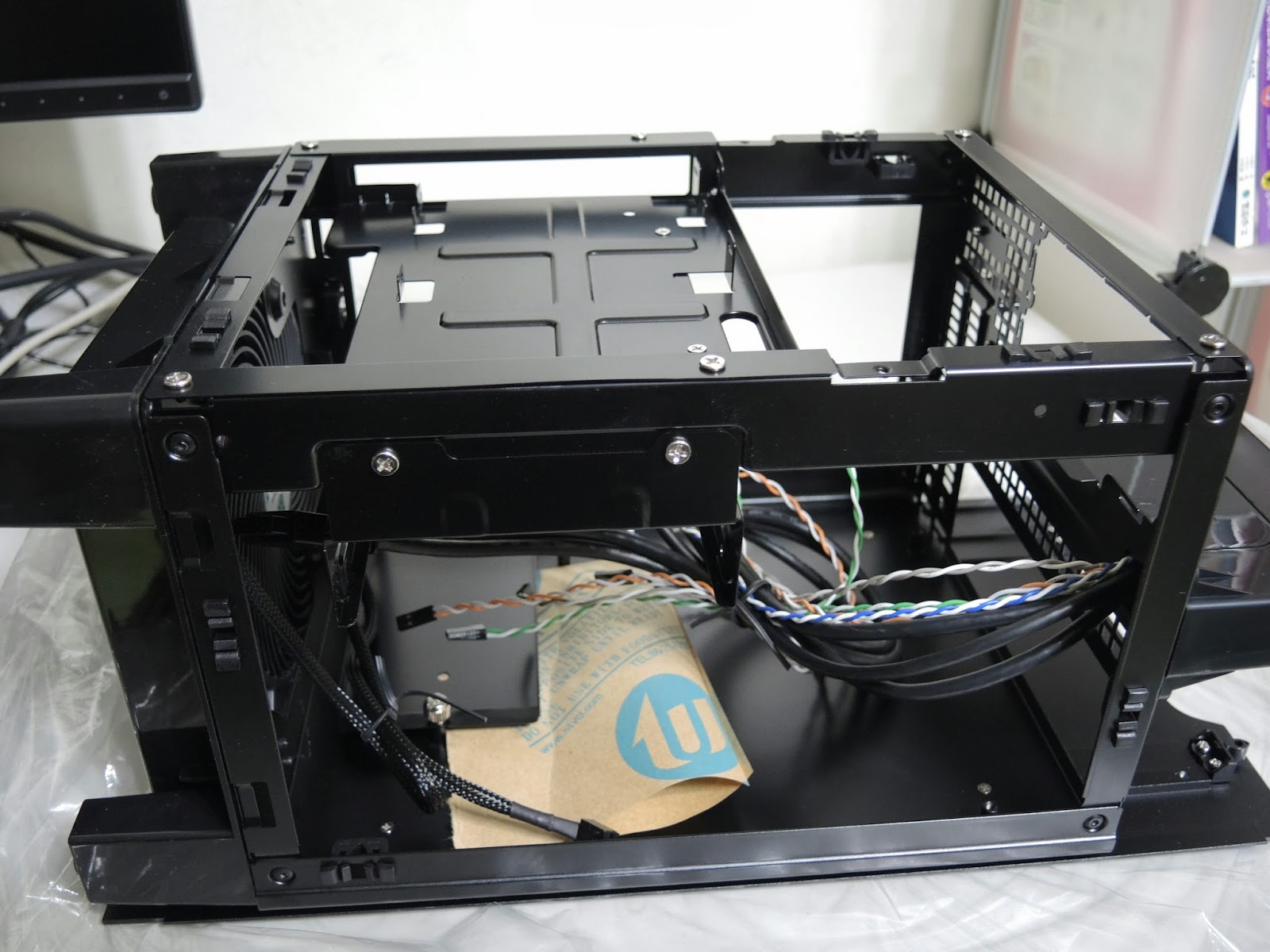

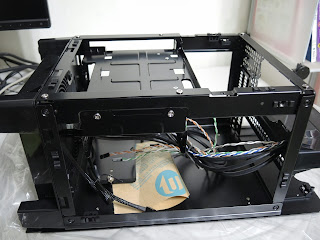

再拆後面及右側

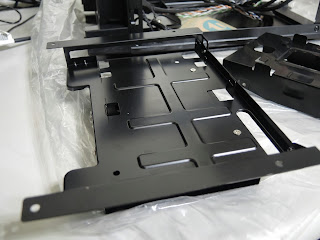

移除光碟架 3.5硬碟架 因為要上ANTEC H2O 920 厚冷排所以這兩個無法使用
下方移除防塵網 左邊FRONT壓一下即取下
14CM穿甲彈
今天要上的零件 I7-2600,H77-ITX,H2O-920,M5S 256G,7850 2G,跟沒拍到的SFX 450W
裝上SSD M5S 256G 只上這一顆硬碟 後來發現好像裝錯邊...
上主機板檔板
上水冷排
結果發現水冷頭位子不對 這樣水管會卡到顯示卡 然後SSD的SATA頭也擋住...

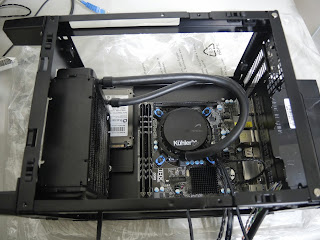

調整一下水冷頭位子 先插上SATA線
將穿甲彈及防塵罩裝回去

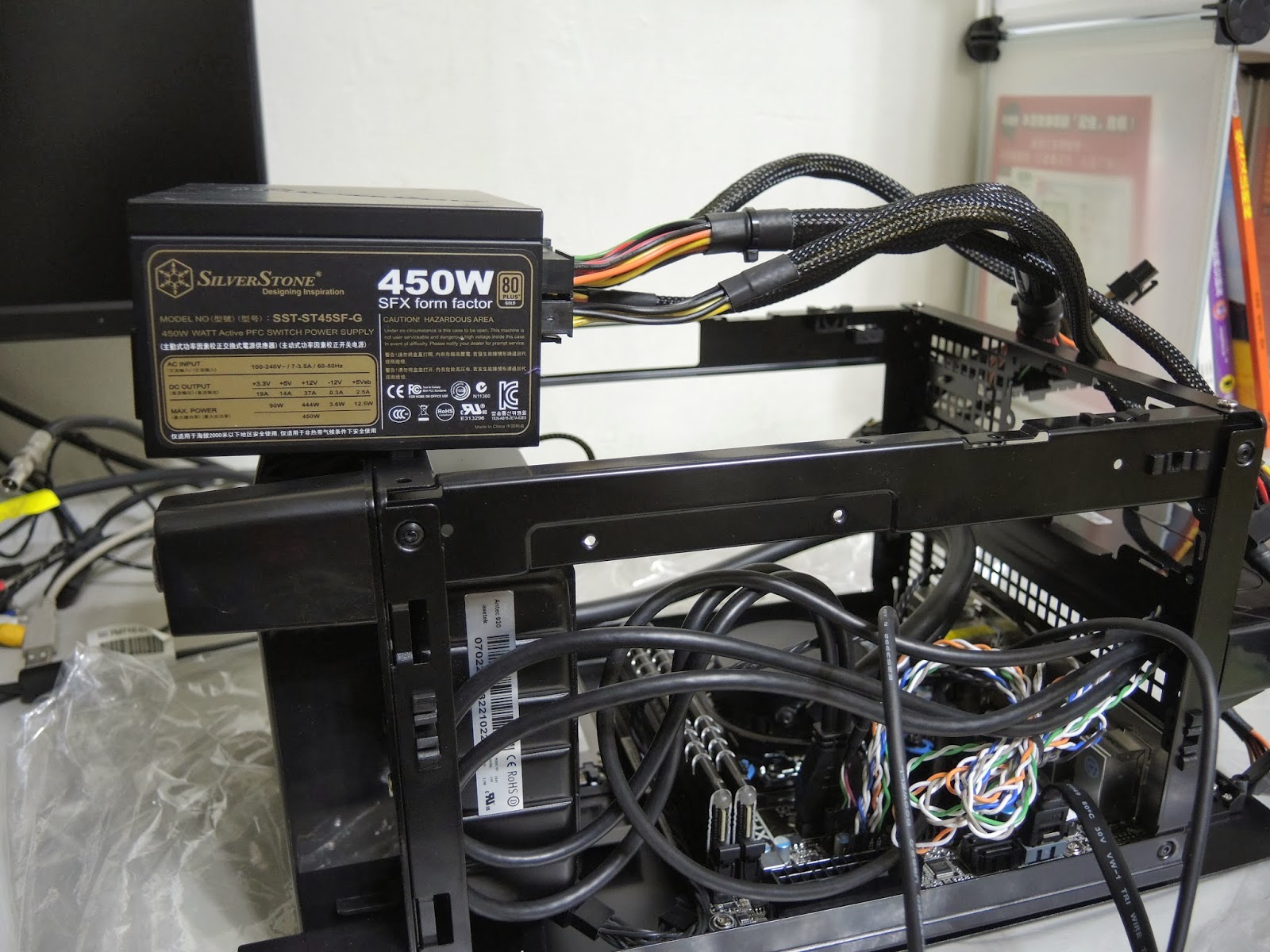

裝銀欣SFX 450W POWER 先把該插的都插一插 最後再裝POWER比較順
上顯示卡 AMD 7850 2G 20.4CM 最多可以吃下10吋長
冷排閃過顯示卡

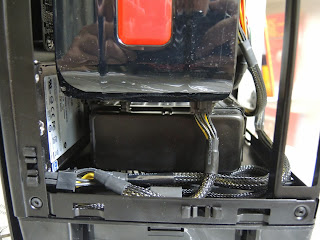

SSD也沒問題
線材大概擺一下 沒有檔到很多穿甲彈風量
開始裝回右側板 在裝回有MARK的兩面

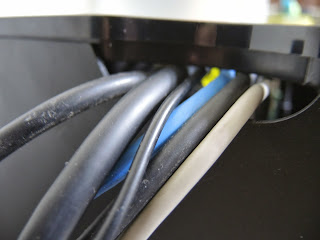

線材比較粗的是DELL的DVI線

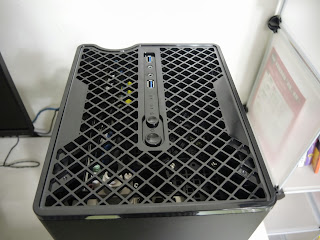

蓋回上蓋 OK!
完工 準備簡單跑一下測試 (剛好GTA5也發售了 安裝中)
開冷氣 房間溫度25度 跑貓吉拉 顯示卡溫度最高85度
開冷氣 房間溫度25度 IBT燒機 跑20圈取第18圈溫度 CPU53度 主機板45度
